| 高效磨鞋 |
|

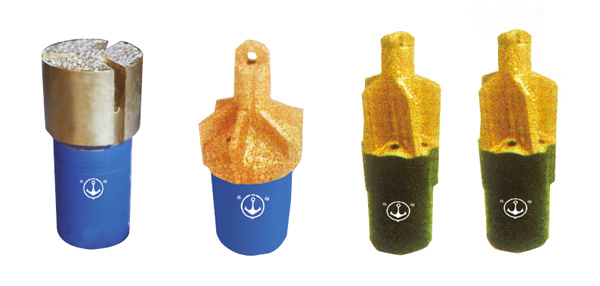

高效磨鞋主要有平底磨鞋、凹底磨鞋、錐形磨鞋、領眼磨鞋、梨形磨鞋、套銑磨鞋、專用牙輪磨鞋。平底磨鞋是磨削井下小落物、修理魚頂?shù)某Ｓ霉ぞ�。凹底磨鞋用來磨削井下小落物及其它不穩定落物。領眼磨鞋用于磨銑有內孔且在井下晃動的落物。錐形磨鞋用于修整套管小的局部變形并清理井壁雜物。
平底、凹底、梨形、錐形磨鞋的基本參數
| 公稱外徑 (mm) |
接頭螺紋 |
適用井眼尺寸 (mm) |
| 89 |
NC26, 2 3/8REG |
95.2～101.6 |
| 98 |
107.9～114.3 |
| 110 |
NC31, 2 7/8REG, 3 1/2REG, |
117.5～127.0 |
| 121 |
130.0～139.7 |
| 130 |
142.9～152.4 |
| 140 |
NC38, 3 1/2REG, 4 1/2REG, |
155.6～165.1 |
| 156 |
168.0～187.3 |
| 178 |
190.5～209.5 |
| 200 |
NC50, 4 1/2REG, |
212.7～241.3 |
| 232 |
244.5～269.9. |
| 257 |
6 5/8REG, |
273.0～295.3 |
| 279 |
298.5～317.5 |
| 295 |
320.6～346.1 |
| 330 |
349.3～406.4 |
| 381 |
406.4～444.5 |
| 406 |
7 5/8REG, |
431.8～508.0 |
| 432 |
457.2～533.4 |
| 534 |
558.8～660.0 |
| 686 |
711.2～863.6 |
領眼磨鞋的基本參數
| 公稱外徑 (mm) |
被磨銑管材外徑 (mm) |
翼長 (mm) |
接頭螺紋 |
適用井眼尺寸 (mm) |
| 97 |
73-89 |
≥ 150 |
NC26 |
107.9～114.3 |
| 121 |
90-102 |
NC31, 2 7/8REG, 3 1/2REG, |
130.0～139.7 |
| 130 |
100-160 |
≥ 200 |
142.9～152.4 |
| 140 |
110-120 |
155.6～165.1 |
| 156 |
127 |
3 1/2REG, |
168.0～187.3 |
| 178 |
158-168 |
4 1/2REG, |
190.5～209.5 |
| 200 |
168-178 |
212.7～241.3 |
| 232 |
194 |
244.5～269.9 |
| 257 |
210-219 |
≥ 250 |
6 5/8REG, |
273.0～295.3 |
| 279 |
220-230 |
298.5～317.5 |
| 295 |
240-246 |
≥ 300 |
320.6～346.1 |
| 330 |
273 |
349.3～406.4 |
| 381 |
320 |
406.4～444.5 |
套銑磨鞋技術參數及規格
| 公稱外徑 (mm) |
接頭內徑 (mm) |
長度 (mm) |
最小使用井眼 (mm) |
最大套銑管柱 (mm) |
| 117 |
99.57 |
500–
1000 |
120.65 |
88.90 |
| 136 |
108.61 |
146.05 |
101.60 |
| 145 |
124.26 |
155.58 |
120.65 |
| 121.36 |
155.58 |
117.48 |
| 118.62 |
155.58 |
114.30 |
| 177 |
150.39 |
187.33 |
142.88 |
| 190 |
159.41 |
200.03 |
152.40 |
| 202 |
174.63 |
212.73 |
168.28 |
| 171.83 |
212.73 |
165.10 |
| 168.28 |
212.73 |
161.93 |
| 205 |
184.15 |
215.90 |
177.80 |
| 209 |
187.58 |
219.08 |
180.98 |
| 234 |
198.76 |
244.48 |
190.50 |
| 193.68 |
244.48 |
187.33 |
| 240 |
207.01 |
250.83 |
200.03 |
| 256 |
224.41 |
266.70 |
215.90 |
| 220.50 |
266.70 |
212.73 |
| 288 |
252.73 |
298.45 |
244.48 |
| 247.90 |
298.45 |
238.13 |
| 313 |
276.35 |
323.85 |
266.70 |
| 273.61 |
323.85 |
263.53 |
| 355 |
317.88 |
365.13 |
307.98 |
| 434 |
381.25 |
444.50 |
368.30 |
| 498 |
448.44 |
508.00 |
438.15 |
| 574 |
525.65 |
584.20 |
479.43 | |
|
|
|
|
